Штекерные клеммы в ассортименте клемм на DIN-рейку NUPUTUK от ДКС
Ассортимент клемм на DIN-рейку ДКС постоянно расширяется. Представляем вашему вниманию - штекерные клеммы c Push-in зажимом предназначенные для коммутации проводников сечением от 0,14 до 4 мм2 через разъемный штекер.

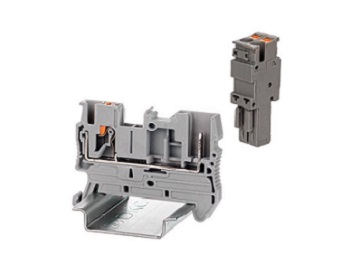

Клеммы VPR-2.5-1P имеют с одной стороны зажим Push in, c другой стороны возможность установки штекера, что реализует разъемное соединение. Штекеры доступны как в однополюсном исполнении VPR-P-2.5-1, так и в виде отдельных наборных элементов: левый VPR-P-2.5-L, центральный VPR-P-2.5-M и правый VPR-P-2.5-R штекер.
Для сборки штекерного блока потребуется два концевых элемента, обозначения которых заканчиваются буквами L (левый) и R (правый), а также нужное количество промежуточных элементов, обозначение которых заканчивается буквой M (используется, если количество полюсов собираемого блока больше двух).
Использование разъемных соединений позволяет упростить и ускорить монтаж проводов и осуществлять серийное производство жгутов. Вместо соединения 1 в 1, провода формируются в жгут. Производство и тестирование жгутов можно передать другой компании.
Жгуты проводов, оконцованные штекерами, можно использовать для соединения вторичных цепей электрощитов. Время на монтаж и тестирование сокращается на 90%. Упрощается процесс обслуживания оборудования.
После сборки и тестирования на сборочном участке производится отсоединение штекерных блоков от клеммного ряда для удобной транспортировки собранных щитов.
На повторное соединение на объекте уходит мало времени и усилий, поскольку инструмент не требуется, клеммы и штекеры промаркированы. Все это снижает количество ошибок при монтаже.
Характеристики:
-
Номинальное импульсное напряжение Uimp, кВ: 6
-
Класс горючести по UL94 V0
-
Температура эксплуатации, °С: от –40 до +105
-
Материал корпуса: полиамид
-
Материал токопроводящих элементов: луженая медь
Особенности:
-
2 канала для вставных перемычек;
-
крепление клеммы на рейку типа OMEGA;
-
установка штекеров в клемму;
-
сборка из нескольких наборных элементов
